Product Summary

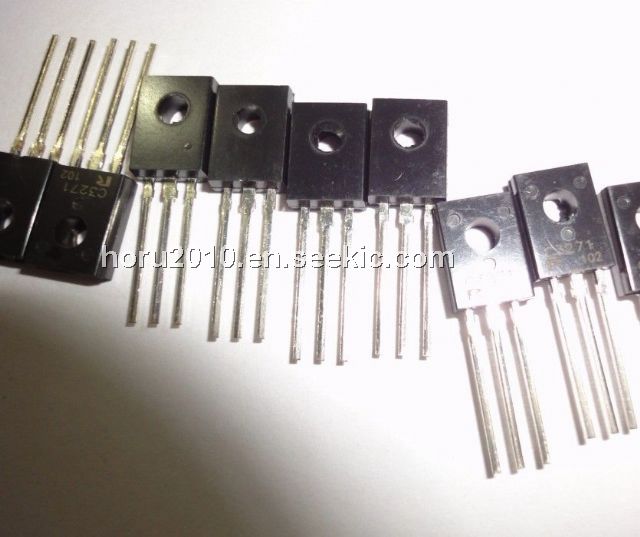

The 2SC3271F is a Chroma Amplifier Transistor.

Parametrics

2SC3271F absolute maximum ratings: (1)Collector-base voltage, VCBO: 300V; (2)Collector-emitter voltage, VCEO: 300V; (3)Emitter-base voltage, VEBO: 5V; (4)Collector current, IC: 100mA; (5)Collector power dissipation, pc: 5W; (6)Junction temperature, Tj: 150℃; (7)Storage temperature, Tstg: -55 to +150℃.

Features

2SC3271F features: (1)High breakdown voltage. (BVCEO=300V); (2)Low collector output capacitance. (Typ. 3pF at VCB=30V); (3)Ideal for chroma circuit.

Diagrams

2SC3271F block diagram
