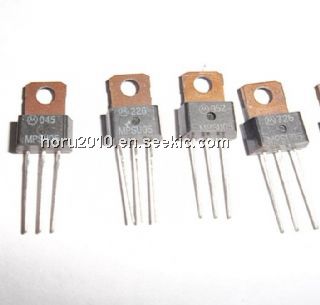

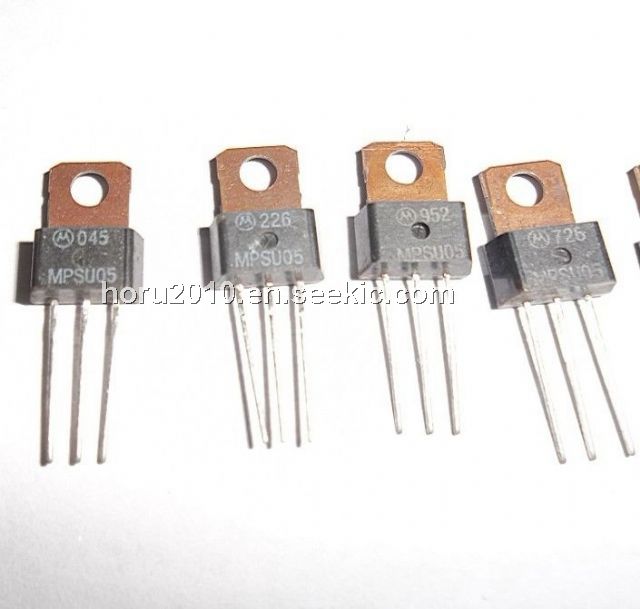

Product Summary

The MPSU05 is an NPN silicon audio transistor.

Parametrics

MPSU05 absolute maximum ratings: (1)Collector-emitter voltage, VCEO: 30V; (2)Collector-base voltage, VCB: 40V; (3)Emitter-base voltage, VEB: 5.0V; (4)Collector current-continuous, IC: 2.0A; (5)Total power dissipation @ TA=25℃, PD: 1.0W; Derate above 26℃, PD: 8mW/℃; (6)Total power dissipation @ TA=25℃, PD: 10W; Derate above 26℃, PD: 80mW/℃; (7)Operature ans storage junction temperature range, TJ,TSTG: -55 to 150℃.

Features

MPSU05 features: (1)Low conllector-emitter saturation voltage-VCE(sat)=0.5Vdc@IC=1.0Adc; (2)Complements to PNP MPS-U51 and MPS-U51A; (3)Unitwatt package for excellent thermal properties-1.0Watt@TA=25℃.

Diagrams

MPSU05 block diagram
